滌棉混紡織物是我國在20世紀60年代初期開發(fā)的一個品種，該纖維具有挺括、滑爽、快干、耐穿等特點，深受廣大消費者的喜愛。
滌棉織物指的是滌綸纖維和棉纖維混紡的織物既突出了滌綸的風格又有棉織物的長處。

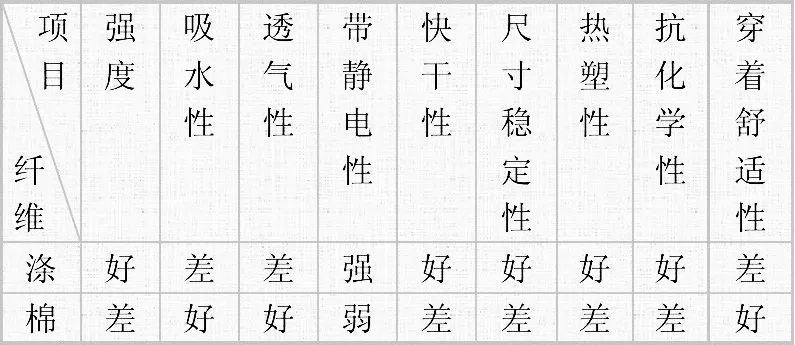

滌棉的性能特點
滌綸纖維的性能特點
滌綸纖維作為新型的差別化纖維材料，具有強度高，模量大，伸長小，尺寸穩(wěn)定性好等特點，該纖維質(zhì)地柔軟，抱合力好，光澤柔和，具有一定的芯暖效應。滌綸吸濕性差，在一般大氣親件下，回潮率只有0.4%左右，因而純滌綸織物穿著有悶熱感，但其織品易洗快干，具有“洗可穿”的美稱。滌綸的模量較高，僅次于麻纖維，彈性優(yōu)良，所以織物挺括抗皺，尺寸穩(wěn)定，保形性好。滌綸的耐磨性優(yōu)良，僅次于錦綸，但易起毛起球，且毛球不易脫落。
棉纖維的性能特點
棉纖維的截面是不規(guī)則腰圓形，內(nèi)有中腔；縱向一端是封閉的管狀細胞，中間較粗，兩端較細，天然卷曲是棉纖維特有的形態(tài)特征。棉纖維耐堿不耐酸，吸性強。棉纖維在標準狀態(tài)下的回潮率為7%~8%，其濕態(tài)強度大于干態(tài)強度比值為1.1~1.15。棉纖維在10℃的高溫下處理8h，強度不受影響。棉纖維在150℃時分解，在320℃時火燃燒。棉纖維的比電阻較低，在加工和使用過程中不易產(chǎn)生靜電。
棉滌混紡的優(yōu)越性
既突岀了滌棉的風格又有棉織物的長處，在干、濕情況下彈性和耐磨性都較好，尺寸穩(wěn)定，縮水率小，具有挺拔、不易折皺、易洗、快干的特點。而且光澤眀亮，摸起來比較滑爽，挺括，有一定彈性手擦后折痕不明顯且恢復較快。但同繼承化纖的缺點：摩擦之處易起毛、結球。滌棉混紡出的面料手感厚實柔軟穿著較舒適，洗滌不變形，不會起褶，不會縮水。
下面來看一下滌棉混紡與純棉的比較：
注：織物(組織均為平紋)規(guī)格：1# 滌/棉 50/50 18.3tex×18.3tex×296×228；2# 純棉 18.3tex×18.3tex×292×226。

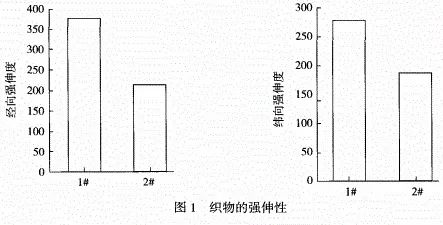

強伸度（滌棉混紡＞純棉）：參考GBT3923.1-2013《紡織品織物拉伸性能第1部分:斷裂強力和斷裂伸長率的測定條樣法)》測試,夾距200mm,經(jīng)緯向各取3塊試驗。
耐磨性（滌棉混紡＞純棉）：參考GBT21196-2007《紡織品馬丁代爾法織物耐磨性的測定第1部分:馬丁代爾耐磨試驗儀》測試,通常取決于紗線和纖維的強度、延伸度和彈性的綜合性能,并根據(jù)織物表面的磨損程度或織物物理性能的變化評定。
起毛起球性（滌棉混紡＜純棉）：采用GBT48021-2008《紡織品織物起毛起球性能的測定第1部分:圓軌跡法》,利用錦綸刷和磨料或單用磨料使織物起毛起球,然后在規(guī)定光照條件下,將起毛起球后的試樣與標準樣對照,評定起毛起球等級。
滌棉混紡織物容易起球，主要是因為棉織物纖維強度低、耐磨性差，織物表面形成的毛球或球粒很快被磨掉；而化學纖維及其混紡織物由于纖維間抱合力小、纖維強力高、伸長能力好，特別是耐彎曲疲勞、耐扭轉疲勞與耐磨性好，故纖維容易滑出織物表面，一旦在表面形成小球后又不容易很快脫落。

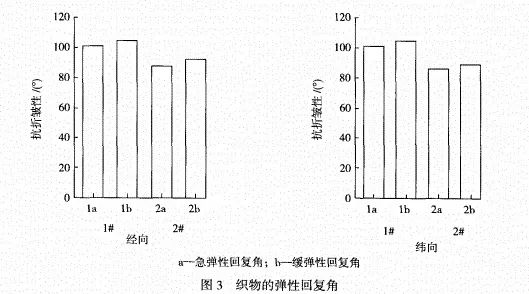

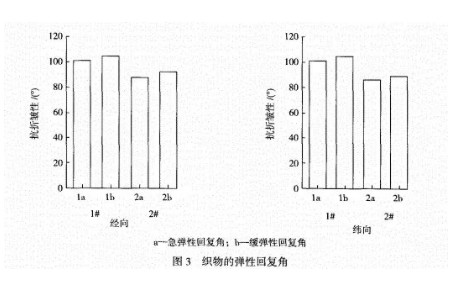

抗折皺性（滌棉混紡＞純棉）：也可稱為折痕恢復性,通常以折痕回復角表示。利用水平法折皺回復角測試儀,將織物按照經(jīng)緯向分別加壓一定時間后測量兩翼之間形成的角度,以測得的角度來表示織物折痕回復能力。
透濕性（滌棉混紡＜純棉）：把盛有蒸餾水并封以織物試樣的透濕杯放置于恒定溫濕度的生化培養(yǎng)箱中，經(jīng)過1h后稱量透濕杯(包括試樣和吸濕劑或水)質(zhì)量變化，計算出透濕量。 透氣性（滌棉混紡＞純棉）：在規(guī)定的壓差下,測定單位時間內(nèi)垂直通過試樣的空氣流量,推算織物的透氣性。本文參考GBT5453《紡織品織物透氣性的測定》測定織物流量孔的壓差,查表得到織物的透氣性。
“滌棉”和“棉滌”，兩個字的順序一換就成了兩種不同的面料。
“滌棉”（TC）面料是指滌綸的成分占50%以上，棉的成份在50%以下；
優(yōu)點：光澤比純棉布亮，手感爽滑、挺括，不容易起皺，而且滌的成分越高面料越不容易起皺。
缺點：親膚性不如全面，穿著沒有全面面料舒適。
“棉滌”（CVC）正好相反，是指棉的成分在50%以上，滌綸的成分在50%以下，也稱為CVC品種。
優(yōu)點：光澤比純棉布稍亮些，布面平整，潔凈無紗頭或雜質(zhì)。手感爽滑、挺括，比全棉布抗皺。
缺點：親膚性不如全面，穿著沒有全面面料舒適。
1、觀察外觀，
大家都知道，滌綸是一種化纖，表面比棉光滑且反射面較大，因此，全滌布表面光滑，有一種化纖的光澤，相對而言，全棉布就比較啞光，全滌布和全棉布是比較容易分別出來的。而現(xiàn)在生產(chǎn)的滌棉混紡布，紗線是由滌綸短纖和棉混紡而成，其中一個目的是使得這種滌棉布具有棉感外觀，“以假亂真”比較難判斷。如果是滌棉坯布，布面上棉子越多，顏色越黃，那么棉成分就越高。
2.手感差別，
滌綸布具有爽滑挺直冷感，而棉布具有柔軟易折暖感，同上，棉成分含量較高的滌棉短纖混紡布，單憑手感也很難準確判斷。
3.通過規(guī)格計算出成分比例
之前我們學習過如何計算滌棉梭織布理論克重計算公式，如果面料是經(jīng)紗全滌緯紗全棉或者經(jīng)紗全棉緯紗全滌的話，就可以通過公式，算出滌棉布成分的理論比例。例如：30*200D/120*60斜紋布，200D轉換成D支數(shù)是5315/200=26.6S
布的理論克重=經(jīng)紗重量+緯紗重量
=0.1*（經(jīng)密/2.54）*（583.1/經(jīng)紗支數(shù)）
+0.1*（緯密/2.54）*（590.5/緯紗支數(shù)）
=0.1*（120/2.54）*（583.1/30）
+0.1*（60/2.54）*（590.5/26.6）
=91.8+52.4
=144.3克/㎡
由此可以得出棉含量=91.8/144.3=63.6%
同理這個方法可以拓展到其他經(jīng)緯紗材質(zhì)不一樣的梭織布。
4.燃燒法，
這個是滌棉判斷成分和比例主要方法，這里是兩個概念，第一是判斷成分，第二是判斷成分比例。顯然判斷成分比例是比較難的。判斷比例是通過兩極分析法和對比分析法實現(xiàn)。
首先，我們先看全棉布和全滌布的燃燒的表現(xiàn)特征分別是怎樣的，那么介于中間的滌棉混紡布燃燒時各種特征肯定是全棉布和全滌布表現(xiàn)特征的中間有所偏向，從而判斷大概比例。
然后通過對比分析法，進一步判定成分比例。也就是拿一個已知比例的布一起對比燃燒，就可以更準確判斷比例。我們生產(chǎn)銷售的滌/棉65/35混紡布，經(jīng)過第三方化學測試，實際比例為滌/棉65.5/34.5, 可以作為對比參照。而市場上常規(guī)品種比例多為滌棉40/60，45/55，65/35，80/20等幾種固定規(guī)格，這樣判斷起來就會容易一些。
那么燃燒時我們要觀察那些特征呢，
第一：煙霧，無染色的全棉布燃燒產(chǎn)生的煙霧是青煙或白煙，而全滌布是黑煙。而滌棉混紡布是黑煙伴有黑色飛絮，含滌越高，煙越黑，飛絮少。

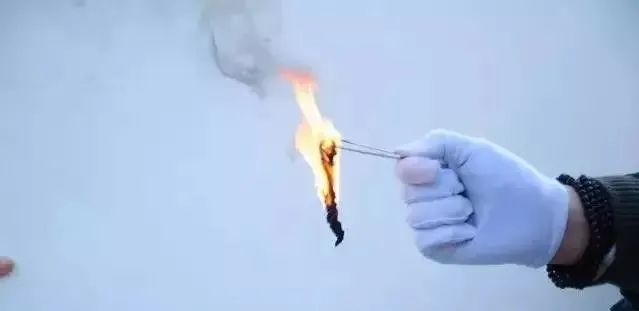

滌棉燃燒有黑煙
第二：氣味，全棉布是燒紙味，全滌布刺鼻燒膠味，而滌棉混紡布也是刺鼻燒膠味。
第三，燃燒速度和狀態(tài)，全棉布易燃，且熄滅后繼續(xù)伴有隱燃火星，全滌布難燃，熱熔滴火，熄滅后無火星。滌棉混紡布，則介于兩者之間，燃燒時出現(xiàn)的發(fā)亮火星越多，面積越大，熄滅后伴有火星隱燃時間越長，則含棉越多。

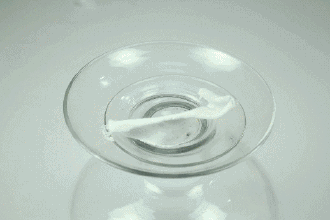

純棉燃燒
第四，燃燒殘留物，無染色全棉布的是灰白色灰燼，一碰即化，全滌布則是堅硬黑色結塊，且表面光滑。滌棉混紡布則介于兩者之間，有黑色硬塊，表面不光滑，碾壓會碎但不會完全化開，含滌越多，殘留物越硬，表面越光滑。
觀察以上幾方面和標準滌棉65/35或某一已知比例對比，即可判斷大概成分比例。
