維綸是聚乙烯醇縮醛纖維的商品名稱，也叫維尼綸縮寫，英文Vinylon或Vinalon。其性能接近棉花，有“合成棉花”之稱，是現(xiàn)有合成纖維中吸濕性最大的品種。純紡較少，多與其他纖維混紡或交織。
維綸在30年代由德國制成，但不耐熱水，主要用于外科手術(shù)縫線。1939年研究成功熱處理和縮醛化方法，才使其成為耐熱水性良好的纖維。生產(chǎn)維綸的原料易得，制造成本低廉，纖維強度良好，除用于衣料外，還有多種工業(yè)用途。但因其生產(chǎn)工業(yè)流程較長，纖維綜合性能不如滌綸、錦綸和腈綸，年產(chǎn)量較小，居合成纖維品種的第5位。

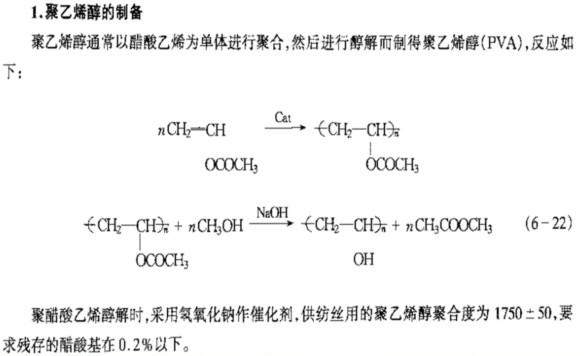

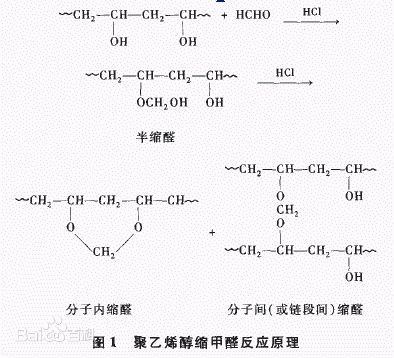

維綸的主要成分是聚乙烯醇，但乙烯醇不穩(wěn)定，一般是以性能穩(wěn)定的乙烯醇醋酸酯（即醋酸乙烯）為單體聚合，然后將生成的聚醋酸乙烯醇水解得到聚乙烯醇，紡絲后再用甲醛處理，在高分子鏈中引入六元環(huán)結(jié)構(gòu)生成聚乙烯醇縮甲醛，增強其強度。才能得到耐熱水的維綸。

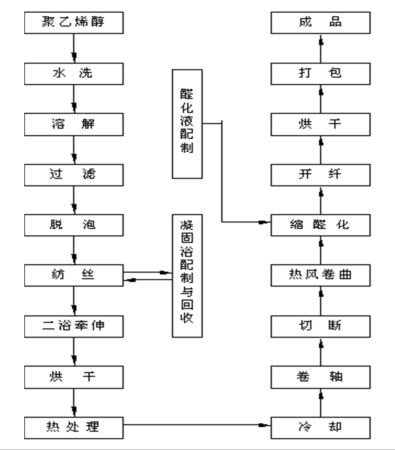

聚乙烯醇在分解之前，無明顯的熔融狀態(tài)，故采用溶液紡絲法，并且多采用用以水為溶劑的濕法紡絲，聚乙烯醇縮醛化纖維的制備過程包括紡絲液的制備，紡絲以及后整理
制備過程
紡絲液的制備：將經(jīng)過水洗精制過的聚乙烯醇溶解在80~90℃的熱水中制成濃度為15%~16%的紡絲液。
紡絲：紡絲液從噴絲孔壓出后在凝固浴中凝固成纖維。凝固劑常用脫水能力較強的硫酸銨等電解質(zhì)溶液。

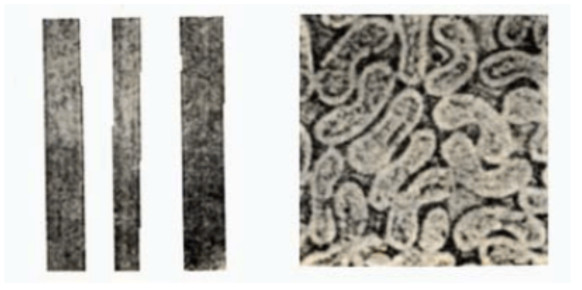

維綸的形態(tài)結(jié)構(gòu)
縱向 平直，有1~2根溝槽，
截面 為腰子形，有明顯的皮芯層結(jié)構(gòu)。
維綸的特點
1）吸濕性：較好（WK=5%），有良好的吸汗透濕性能。
2）保暖性：比棉好。與羊毛差不多，易作冬衣穿。
3）強度：耐磨性優(yōu)于棉。但彈性較差。
4）染色性：較差，只能染深色。
5）耐酸堿性：化學穩(wěn)定性好，在酸，堿，油等溶液中不發(fā)生質(zhì)量變化。
6）耐熱水性不夠好，彈性較差，染色性較差。
鑒 別
不易點燃，近焰熔融收縮，燃燒時頂端有一點火焰，待纖維都融成膠狀火焰變大，有濃黑煙，散發(fā)苦香氣味，燃燒后剩下黑色小珠狀顆粒，可用手指壓碎。
維綸的染色工藝
維綸難以染深色，且染品色澤較暗，易出現(xiàn)“白芯”現(xiàn)象。維綸纖維的大分子上存在親水性基團羥基和疏水性基團縮醛基，所以對大多數(shù)染料都有不同程度的親和力。若染色時能對染料進行篩選，并采取多種染料同浴一步法或二浴法染色，既可克服白芯現(xiàn)象，還能染得深濃色澤。
以下就不同染料在維綸染色中的應(yīng)用作簡要介紹。
① 選擇分子結(jié)構(gòu)中磺酸基少而氨基多的直接染料。因為前者的水溶性大，直接性小，而后者恰恰相反。實踐證明，用直接染料染維綸，用量一般宜控制在1%（owf）左右，此時得色量較棉高。
② 還原染料色牢度較高，用于染維綸宜選用靛系結(jié)構(gòu)的產(chǎn)品，一定程度上比蒽醌結(jié)構(gòu)的陰丹士林上染率更理想。
其染色方法和染棉相似，但有幾點需注意：
氫氧化鈉用量要比染棉減少1/3；
染色溫度可適當偏高些，尤適宜采用甲法和特別法還原染色；
要延長染色時間30～40 min，確保透染；
染色后宜用1～2 g/L雙氧水進行氧化，但染物上帶堿性，如果雙氧水用量過多，氧化反應(yīng)劇烈，則會過度氧化，導(dǎo)致維綸纖維泛黃，甚至還會使維綸的大分子鏈斷裂，纖維強力下降。
③ 硫化及硫化還原染料染維綸弊多利少。首先，由于染色時需加入硫化鈉，以致染浴堿性太強，若染色溫度較高，會造成成品手感發(fā)硬，色澤偏紅。若在染浴中加入2～3g/ L硫酸銨，則可緩和堿度，提高染著力，減少纖維損傷；添加非離子表面活性劑，如平平加O，還能防止色光偏紅。
其次，單用硫化染料不能染得深濃色澤。例如染黑色時，一定要拼混硫化還原黑CLN（應(yīng)得元GLN），同時要減少1/2硫化鈉，還要在染浴中補充氨水（堿劑）和還原劑（最好是二氧化硫脲）。
實踐證明，這樣做比單獨用硫化鈉更佳。最后，硫化染料在維綸上不易被氧化，若要使其充分氧化，勢必要加醋酸和重鉻酸鈉或鉀，但會存在環(huán)保問題，因此，實際上以硫化染料染維綸已很少使用。
④ 活性染料染維綸色澤鮮艷度較好，但任何一種活性染料在維綸上的得色率都比棉低。這主要是因為維綸上能與活性染料反應(yīng)的基團比棉少。為了進一步提高活性染料染粉紅、雪青、天藍等色澤的鮮艷度，可添加0.2%～0.3% 的增白劑VBL增艷。
⑤ 中性染料（1：2型金屬絡(luò)合染料）染維綸十分普遍。常用的國外染料有Lanasyn、Irgalan、Cibalan、Vialon、 Capracyl、Isolan等；國產(chǎn)的則有深黃GL、GRL，深棕BRL，灰2BL，紫BL，棗紅GRI，桃紅RL等。用中性染料染維綸，除熱耐洗牢度稍差外，日曬和其它色牢度均較理想。
始染時，宜在中性或弱堿性介質(zhì)中進行，不易出現(xiàn)色花，染色溫度最高控制在90℃ ，一般保溫染色40 min后再加入1 mL/L醋酸，使染浴呈弱酸性；繼續(xù)染色15～20 min，讓染料充分吸收。必須指出的是，金屬絡(luò)合染料中所含的金屬離子，如Cr、Cu、Ni、Co等，因環(huán)保法規(guī)限量，都不同程度地受到使用限制，因此在實踐中應(yīng)盡可能不用或少用。若一定要使用，上染率也應(yīng)達到93%以上，特別是出口產(chǎn)品小樣或中樣染色后要先檢測金屬離子是否超標，尤其是鉻離子一定要嚴格控制小于1 mg/kg。
另外，中性染料中名稱帶"艷"字者，如艷藍GL等，則不屬金屬絡(luò)合染料。它們是從毛用酸性染料中挑選出來的，僅供色譜配套增艷之用，所以在應(yīng)用性能上與金屬絡(luò)合染料稍有不同。
⑥ 分散染料是疏水性染料，很容易上染維綸。最適宜的是單偶氮低、中溫型染料，95℃染色，且毋需添加載體促染。
⑦ 堿性染料(陽荷性)與維綸中的末端羧基，能形成鹽式結(jié)合。實踐證明，堿性染料染維綸，不僅顏色鮮艷，而且無“白芯”現(xiàn)象。可用于套色，也可與其它染料拼混使用。
維綸的應(yīng)用
維綸的柔軟及保暖性好，它的相對密度比棉花要小，因此與棉花相同重量的維綸能織出更多的衣料。它的熱傳導(dǎo)率低，因而保暖性好。維綸的耐磨性和強度也比棉花要好，因此維綸在很多方面可以與棉混紡以節(jié)省棉花。維綸主要用于制作外衣、棉毛衫褲、運動衫等針織物，還可用于帆布、漁網(wǎng)、外科手術(shù)縫線、自行車輪胎簾子線、過濾材料等。
維綸面料主要品種有
1)維/粘華達呢
又稱維/粘東風呢，是采用50%的維綸與50%的毛型粘纖混紡成紗。經(jīng)2/2斜紋變化組織織成，具有正反面相同，質(zhì)地厚實緊密、堅韌、耐穿、，似毛華達呢的特征但比毛織品光澤要好，適合做外套
2)維/粘凡立丁
采用維綸與毛型粘膠進行平紋織造，得到的凡立丁風格織物，通常用維綸/人造毛比例為70/30或50/50織造，具有織品厚實耐穿或緊密輕薄的特征，缺點是縮水率大，耐熱性差，。多用作夏季中低檔服裝。
維綸水泥電纜管
維綸水泥電纜管作為新一代的高科技管材被應(yīng)用的領(lǐng)域其實并不是很多，但是其適應(yīng)性很強，典型的應(yīng)用區(qū)域主要有五類：(1)城市電網(wǎng)建設(shè)和改造工程。(2)城市市政改造工程。(3)民航機場工程建設(shè)。(4)工業(yè)園區(qū)、小區(qū)工程建設(shè)。(5)交通路橋工程建設(shè)。
在一些國家級的建筑鋪設(shè)中維綸水泥電纜管已經(jīng)成為領(lǐng)頭羊，維綸水泥電纜管淘汰了傳統(tǒng)的水泥保護管，加入了保護性更強的維綸，這二種融合之后能使電纜的保護更加的良好
水溶性維綸長絲廣受青睞 維綸纖維是一種很有價值的功能性差別化纖維，而水溶性維綸纖維是維綸的特色品種，分長絲和短纖兩大類，其中水溶性維長絲更是理想的水溶性纖維。水溶性維長絲不僅具有理想的水溶溫度和強伸度可有0一100℃水溶性溫度，還有良好的耐酸堿、耐干熱性能，溶于水后無味，無毒，水溶液呈無色透明狀在較短時間內(nèi)能自然生物降解
來源：百度文庫、色尚坊布博士
